PolyMax™ PETG

TDS PDF 다운로드

PolyMax™ PETG는 일반적인 PETG보다 더 우수한 기계적 물성을 제공해, 폭넓은 응용 분야에 적합한 소재입니다.

물리적 물성

Property	Testing Method	Typical Value
Density	ISO1183, GB/T1033	1.24 g/cm3 at 23°C
Melt index	240°C, 2.16kg	9 g/10min
Light transmission	N/A	N/A
Flame retardancy	N/A	N/A

화학 저항 데이터

Property	Typical Value
Effect of weak acids	Good
Effect of strong acids	Poor
Effect of weak alkalis	Fair
Effect of strong alkalis	Poor
Effect of oils and grease	Good

참고:

Good: 상온에서 장시간 접촉해도 경미한 영향만 받을 수 있습니다.

Fair: 상온에서 짧은 시간 접촉은 가능합니다.

Poor: 상온에서 접촉 시 소재가 불안정해질 수 있습니다.

수분 흡수 곡선

열적 특성

Property	Testing Method	Typical Value
Glass transition temperature	DSC,10°℃/min	79℃
Melting temperature	DSC,10°℃/min	N/A
Crystallization temperature	DSC,10°℃/min	N/A
Decomposition temperature	TGA,20°℃/min	373℃
Vicat softening temperature	ISO 306,GB/T 1633	82℃
Heat deflection temperature	ISO 75 1.8MPa	72℃
Heat deflection temperature	ISO 75 0.45MPa	76℃

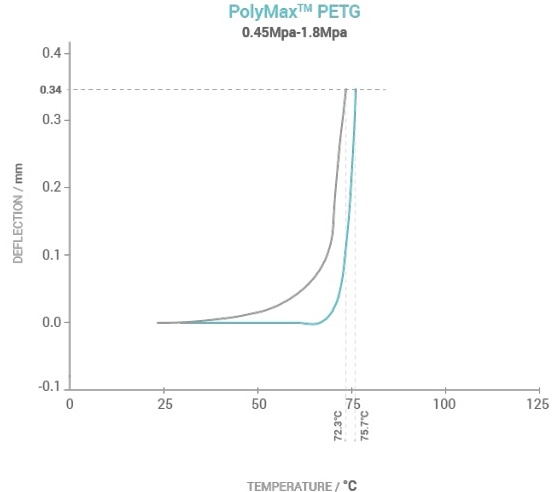

HDT 곡선

기계적 물성

Property	Testing Method	Typical Value
Young’s modulus (X-Y)	ISO 527, GB/T 1040	1684 ± 135 MPa
Young’s modulus (Z)	ISO 527, GB/T 1040	1603 ± 40 MPa
Tensile strength (X-Y)	ISO 527, GB/T 1040	37.9 ± 1.4 MPa
Tensile strength (Z)	ISO 527, GB/T 1040	29.4 ± 1.0 MPa
Elongation at break (X-Y)	ISO 527, GB/T 1040	5.22 ± 1.5 %
Elongation at break (Z)	ISO 527, GB/T 1040	3.10 ± 0.51 %
Bending modulus (X-Y)	ISO 178, GB/T 9341	1068 ± 94 MPa
Bending modulus (Z)	ISO 178, GB/T 9341	N/A
Bending strength (X-Y)	ISO 178, GB/T 9341	58.3 ± 0.38 MPa
Bending strength (Z)	ISO 178, GB/T 9341	55.1 ± 4.9 MPa
Notched Charpy impact strength (X-Y)	ISO 179, GB/T 1043	11.6 ± 0.8 kJ/m2
Notched Charpy impact strength (Z)	ISO 179, GB/T 1043	2.4 ± 0.6 kJ/m2

권장 출력 조건

Parameter
Nozzle temperature	230 – 260 (℃)
Build surface treatment	PC and Texture PEI (Glue when needed)
Build plate temperature	70 – 80 (˚C)
Cooling fan	OFF-20%
Printing speed	50 - 100 (mm/s)
Retraction distance	1 - 3 (mm)
Retraction speed	20 - 40 (mm/s)
Closure Chamber	No Needed
Recommended support material	PolyDissolve™ S1
Drying setting	65˚C for 6h
Annealing setting * Based on 0.4 mm nozzle. Printing conditions may vary	- with different nozzle diameters

• 0.4 mm 노즐 기준입니다. 노즐 직경이 달라지면 출력 조건도 달라질 수 있습니다.

인장 시험 시편

ISO 527, GB/T 1040

굽힘 시험 시편

ISO 178, GB/T 9341

충격 시험 시편

ISO 179, GB/T 1043

시편 제작 조건

항목	값
출력 온도	240 °C
베드 온도	80 °C
셸	2
상하단 레이어	3
인필	100 %
환경 온도	실온
냉각 팬	OFF

면책 고지

이 데이터 시트의 대표값은 참고 및 비교 목적입니다. 설계 기준이나 품질 관리 기준으로 사용해서는 안 됩니다. 실제 값은 출력 조건에 따라 크게 달라질 수 있습니다. 최종 출력물의 성능은 소재뿐 아니라 부품 설계, 환경 조건, 출력 조건 등에도 영향을 받습니다. 제품 사양은 예고 없이 변경될 수 있습니다.

각 사용자는 의도한 용도에 대해 Polymaker 소재의 안전성, 적법성, 기술적 적합성, 폐기 및 재활용 방식을 스스로 판단해야 합니다. Polymaker는 별도 공지가 없는 한 특정 용도나 응용에 대한 어떠한 보증도 제공하지 않습니다. Polymaker는 특정 응용에서 Polymaker 소재 사용으로 인해 발생한 손상, 부상 또는 손실에 대해 책임을 지지 않습니다.
