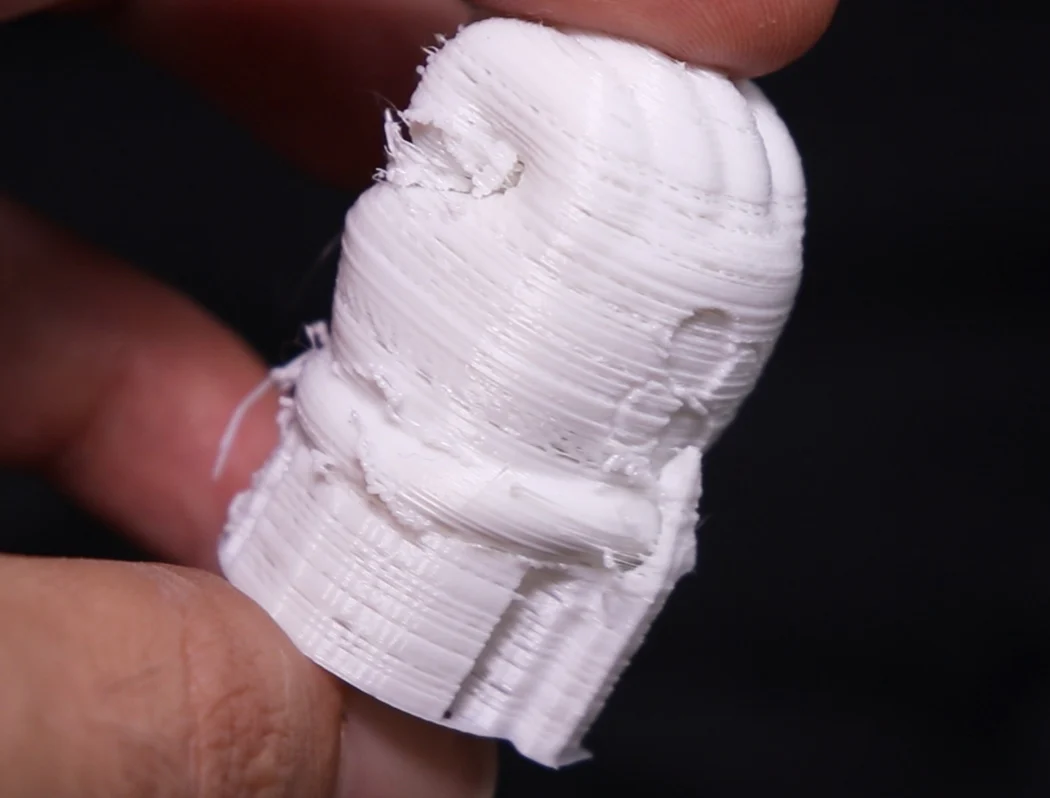

출력물의 누락 레이어와 구멍

이 문제는 흔히 일시적 압출 부족으로도 부릅니다.

작게는 출력물 표면에 작은 구멍만 보일 수도 있습니다.

조립 품질이 낮은 익스트루더 교체

직접 만든 익스트루더를 쓰거나 공차가 좋지 않은 제품을 쓴다면 교체를 권장합니다.

최소한 이 문제가 생긴다면, 비기어드 제품이라도 검증된 제조사의 제품으로 바꾸는 편이 좋습니다.

문제를 해결한 뒤에는 필요한 부품을 다시 출력하면 됩니다.

익스트루더 모터 스킵 확인

이 증상의 가장 흔한 원인 중 하나는 익스트루더 모터 스킵입니다.

자세한 내용은 익스트루더 모터 스킵 / 노즐 막힘에서 확인하세요.

익스트루더 기어가 스테퍼 모터에 단단히 고정됐는지 확인

스테퍼 축에 직접 물리는 호브드 기어는 보통 작은 세트 스크루 하나로 고정됩니다.

이 나사가 축을 제대로 조이지 못하면 스테퍼는 돌아가도 기어는 헛돌 수 있습니다.

약하게만 물려 있으면 어떤 때는 정상이고 어떤 때는 미끄러져 레이어 사이에 빈 구간이 생깁니다.

아예 고정이 안 되면 프린터는 움직이지만 재료는 공급되지 않습니다.

익스트루더를 분해해 기어가 축에 단단히 고정돼 있는지 확인하세요.

기어가 자유롭게 돌거나 유격이 있으면 압출 부족이나 레이어 누락이 거의 확실합니다.

이는 일시적 압출 부족과 완전한 압출 부족 모두의 흔한 원인입니다.

각 레이어 끝부분에 생기는 구멍

코스팅은 압출 경로의 마지막 일부를 이동 경로로 바꿔 남은 압력을 활용하는 기능입니다.

블롭을 줄이는 데는 좋지만, 다이렉트 익스트루더에서는 구멍을 만들 수 있습니다.

코스팅은 보우든 프린터에서만 주로 유효합니다.

다이렉트 구동 프린터에서 코스팅이 켜져 있으면 각 레이어가 끝날 때 작은 구멍이 생길 수 있습니다.

슬라이서의 레이어 모드에서 이 구멍을 직접 확인할 수 있습니다.

보우든 프린터는 남은 오징으로 이 구멍이 메워질 수 있지만, 다이렉트 익스트루더는 그렇지 않습니다.

보우든 프린터에서도 코스팅 값이 너무 크면 같은 문제가 생깁니다.

리트랙션이 잘 잡혀 있다면 코스팅을 끄고 증상이 사라지는지 확인해 보세요.

특히 익스트루더를 다이렉트 방식으로 업그레이드한 뒤 슬라이서 설정을 그대로 두면 자주 생깁니다.

다이렉트 익스트루더는 리트랙션 값도 더 낮아야 합니다.

비 올메탈 핫엔드의 PTFE 튜브 확인

보통은 올메탈 핫엔드를 권장하지만, 저가형 프린터는 대부분 그렇지 않습니다.

이 경우 PTFE 또는 테플론 튜브가 핫엔드 히트브레이크 끝까지 들어가 있어야 합니다.

그래야 고온에서 튜브 손상과 부분 막힘을 줄일 수 있습니다.

튜브가 끝까지 밀착되지 않으면 작은 막힘이 생기고, 그 결과 레이어 사이 빈틈이 생길 수 있습니다.

익스트루더 아이들러 장력 확인

아이들러는 필라멘트에 필요한 눌림 압력을 만드는 부품입니다.

기본형 익스트루더는 구조가 단순해도, 결국 필라멘트를 단단히 잡아 주는 스프링 구조가 필요합니다.

필라멘트가 미끄러지지 않을 정도로 충분히 눌리고 있는지 확인하세요.

장력이 걸린 상태에서도 필라멘트를 쉽게 밀거나 당길 수 있다면 장력이 부족한 것입니다.

손으로 아이들러를 열지 않은 상태라면 필라멘트가 쉽게 움직이면 안 됩니다.

레이어 누락의 흔한 원인 중 하나가 바로 이 장력 부족입니다.

압출 온도 올리기

핫엔드 온도가 현재 소재에 비해 너무 낮으면 이 문제가 생길 수 있습니다.

온도가 낮으면 필요한 양보다 적게 압출될 수 있습니다.

이 문제는 출력 전체가 아니라 특정 구간에서만 무작위로 나타날 수 있습니다.

핫엔드가 최고 속도 구간에서 소재를 충분히 가열할 시간이 부족하기 때문입니다.

결과적으로 일시적 압출 부족과 레이어 누락이 발생합니다.

출력 속도 낮추기

온도가 낮은 경우와 마찬가지로, 익스트루더나 핫엔드가 감당할 수 있는 속도보다 너무 빠르게 필라멘트를 밀어 넣을 수도 있습니다.

속도 저하는 많은 출력 문제를 해결하는 기본 방법입니다.

문제 진단에도 도움이 되고, 실제로 프린터가 더 느린 속도를 요구할 수도 있습니다.

제조사 광고 속도를 그대로 믿지는 마세요.

냉각 팬이 출력 온도를 떨어뜨리지 않는지 확인

부품 냉각 팬이 노즐 아래가 아니라 히터블록이나 노즐 자체를 직접 식히면 출력 중 온도가 떨어질 수 있습니다.

앞서 말했듯 출력 온도가 낮아지면 이 증상이 생길 수 있습니다.

가능하면 히터블록에 실리콘 삭을 씌워 온도 변동을 줄이세요.

필요하면 아래쪽으로 바람을 보내고 노즐을 감싸는 팬 덕트를 다시 출력해 교체하는 것도 좋습니다.

필라멘트 직경 설정 확인

슬라이서의 필라멘트 직경 설정이 실제 스풀과 일치하는지 항상 확인하세요.

보통 3D 프린팅 표준은 1.75mm 또는 2.85mm 둘 중 하나입니다.

일반적인 압출 부족 가능성

이 문제에서는 순수한 압출 부족이 핵심 원인이 아닐 수 있습니다.

하지만 증상을 악화시키는 요인이 될 수는 있습니다.

누락 레이어 자체가 일시적 압출 부족이므로, 나머지 구간은 정상 압출인지 함께 확인해야 합니다.

특히 오래된 프린터나 DIY 장비라면 E-step 점검도 해보는 편이 좋습니다.

모델 다시 슬라이스하기

여러 모델에서 같은 문제가 나온다면 다시 슬라이스해도 원인은 해결되지 않습니다.

하지만 같은 G-code에서만, 그리고 같은 레이어에서만 반복된다면 새로 슬라이스해 보는 가치가 있습니다.

새 G-code를 내보내기 전에 슬라이서의 레이어 모드에서 해당 구간을 꼭 확인하세요.

로드, 레일, 베어링, 롤러 확인과 윤활

프린터 전체를 위아래로 점검하며 기계적 문제가 없는지 확인하세요.

정기 유지보수도 함께 수행해야 합니다.

레일 시스템은 별도 윤활이 필요 없을 수 있지만, 로드 방식은 베어링이 부드럽게 움직이도록 윤활이 필요합니다.

스테퍼 모터를 비활성화한 뒤 핫엔드와 베드를 손으로 움직이며 거친 구간이나 마찰이 큰 구간이 있는지 확인하세요.

거친 구간이 있다면 윤활을 하고, 프레임 휨이나 정렬 불량, 베드 코너 과조임, 베어링 또는 롤러 손상도 함께 점검해야 합니다.

필요하다면 베어링을 교체하고 프레임 정렬도 다시 맞추세요.

익스트루더 모터 과열

흔한 경우는 아니지만, 익스트루더 모터나 스테퍼 드라이버 과열도 일시적 압출 부족을 일으킬 수 있습니다.

모터나 드라이버가 과열되면 식을 때까지 정상적으로 돌지 않습니다.

이 현상이 익스트루더 축에서 일어나면 압출이 끊겼다가 다시 살아날 수 있습니다.

큰 모터에서 팬케이크 스테퍼로 바꿨다면 VREF를 낮춰야 할 수도 있습니다.

익스트루더 스테퍼는 노즐로 필라멘트를 밀어 넣느라 다른 축보다 부하가 큽니다.

모터가 뜨겁다면 모터용 히트싱크와 메인보드 드라이버용 소형 히트싱크를 확인하세요.

누락 레이어와 구멍 해결 요약

• 값싼 익스트루더나 공차가 좋지 않은 익스트루더를 교체합니다.
• 익스트루더 모터 스킵이 있는지 확인합니다.
• 스테퍼 축의 기어가 단단히 고정됐는지 확인합니다.
• 레이어 끝에 구멍이 생기면 코스팅을 끄거나 줄입니다.
• 비 올메탈 핫엔드에서는 PTFE 튜브가 히트브레이크까지 완전히 들어가 있는지 확인합니다.
• 압출 온도를 권장 범위 상단 쪽으로 올려 봅니다.
• 특히 기본형 비기어드 익스트루더라면 출력 속도를 낮춥니다.
• 냉각 팬 때문에 출력 중 온도가 떨어지지 않는지 확인합니다.
• 필라멘트 직경 설정과 필라멘트 공차를 확인합니다.
• E-step도 함께 점검합니다.
• 특정 모델에서만 생기면 다시 슬라이스하고 레이어 모드를 확인합니다.
• 프린터 전체의 기계 상태와 유지보수를 점검합니다.
• 익스트루더 스테퍼나 드라이버 과열 여부를 확인합니다.
