3D 프린팅 소개

FDM 3D 프린팅이란?

FDM은 가정과 취미 환경에서 가장 널리 쓰이는 3D 프린팅 방식입니다.

열가소성 소재를 녹여 한 층씩 쌓고, 각 층이 식어 굳은 뒤 다음 층을 올립니다.

FDM은 절삭 가공과 반대되는 적층 제조 방식입니다.

CNC처럼 덩어리를 깎아내는 대신, 실제 부품에 필요한 재료만 사용합니다.

오버행을 위한 서포트만 예외로 추가되며, 출력 후 제거합니다.

FDM의 핵심은 크게 세 가지입니다.

소재, 3D 모델을 G-code로 바꾸는 슬라이서, 그리고 압출 시스템입니다.

모터나 제어 보드 같은 부품은 FDM만의 전용 요소는 아닙니다.

FDM 출력의 장점

FDM은 가장 저렴하고 접근하기 쉬운 3D 프린팅 방식 중 하나입니다.

SLA나 레진 출력과 비교하면 장비와 소재 비용이 더 낮은 편입니다.

레진 프린터 가격이 내려가고는 있지만, 출력 크기가 작고 소모품 비용이 높으며 다루기도 더 까다로운 경우가 많습니다.

FDM에서 쓸 수 있는 소재 종류도 매우 다양합니다.

유연한 필라멘트, 탄소섬유 복합 소재, 나일론, 폴리카보네이트, 자외선 저항 소재, 내후성 소재까지 폭이 넓습니다.

고온용 소재도 많지만, 이런 소재는 보통 인클로저와 가열 환경이 필요합니다.

프린터에 맞는 익스트루더와 핫엔드만 갖추면 거의 모든 용도에 맞는 소재를 찾을 수 있습니다.

또한 FDM은 레진 기반 출력보다 훨씬 깔끔하고 다루기 쉽습니다.

독성이 있는 액체를 직접 다룰 일이 적고, 후처리도 단순한 편입니다.

그래서 입문자와 가정용 사용자에게 특히 잘 맞습니다.

FDM 프린터의 축 움직임 이해하기

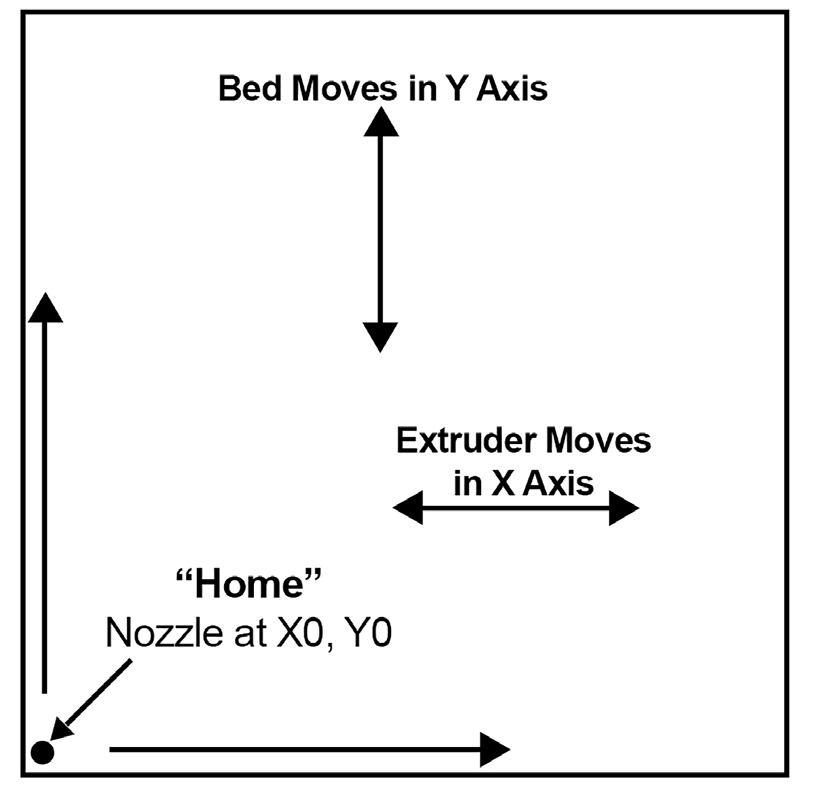

FDM 프린터에서는 X축이 좌우, Y축이 앞뒤, Z축이 위아래 움직임을 뜻합니다.

처음에는 직관적이지 않을 수 있지만, 3D 프린팅 업계에서는 표준 표현입니다.

가장 흔한 구조는 카르테시안과 CoreXY입니다.

카르테시안 프린터는 각 축을 별도 스테퍼 모터가 독립적으로 움직입니다.

보통 베드는 Y축으로 움직이고, 핫엔드는 X축으로 움직이며, 전체 캐리지는 Z축으로 올라갑니다.

이 구조는 흔히 베드 슬링거라고도 부릅니다.

베드 슬링거 방식 프린터의 상단 모습

Ender 5 시리즈처럼 카르테시안 방식의 모터 구성을 쓰면서 베드가 Z축으로 움직이는 장비도 있습니다.

이런 장비는 편의상 갠트리형으로 묶어 부르기도 합니다.

일반적으로 베드가 Z축으로 위아래 움직이면 갠트리형, Y축으로 앞뒤 움직이면 카르테시안형 또는 베드 슬링거로 봅니다.

CoreXY는 두 스테퍼 모터와 벨트 시스템이 X축과 Y축을 함께 제어합니다.

이 구조는 움직임이 더 부드럽고, Z축 흔들림이 적고, 고속 출력에서 안정성이 좋습니다.

그래서 Bambu Lab X1, P1 시리즈 같은 제품에서 빠르게 보급되고 있습니다.

A1과 A1 Mini는 여전히 카르테시안형 베드 슬링거 구조를 사용합니다.

Delta 프린터는 완전히 다른 원리를 씁니다.

삼각형으로 배치된 세 개의 암이 익스트루더 위치를 제어합니다.

속도와 품질 모두 뛰어날 수 있지만, 프레임이 높고 공간을 더 차지합니다.

그래서 현재는 카르테시안이나 CoreXY보다 덜 흔합니다.

익스트루더 종류: 다이렉트와 보우든

FDM 프린터는 보통 다이렉트 드라이브 또는 보우든 방식 중 하나를 사용합니다.

다이렉트 드라이브는 프린트 헤드에 달린 모터가 필라멘트를 바로 핫엔드로 넣습니다.

보우든은 멀리 떨어진 모터가 PTFE 튜브를 통해 필라멘트를 밀어 넣습니다.

보우든은 프린트 헤드가 가벼워져 더 빠르게 움직일 수 있습니다.

하지만 TPU 같은 유연한 소재에는 불리할 수 있고, 실 끌림을 막기 위해 리트랙션 세팅을 더 정밀하게 잡아야 합니다.

다이렉트 익스트루더는 제어가 더 쉽고, 유연한 소재에도 강하며, 압출 정밀도도 좋습니다.

최근에는 진동 보정 같은 기술이 발전하면서 다이렉트 방식의 무게 불리함이 많이 줄었습니다.

그래서 최근에는 보급형 프린터에서도 다이렉트 구성이 늘고 있습니다.

익스트루더 페이지도 함께 읽어 보세요.

요약

• FDM은 녹인 열가소성 소재를 한 층씩 쌓는 적층형 3D 프린팅 방식입니다.

• 필요한 재료만 사용하므로 효율이 좋고 낭비가 적습니다.

• 핵심 요소는 소재, 슬라이서, 압출 시스템입니다.

• 장비와 소재 비용이 낮아 입문자와 취미 사용자에게 적합합니다.

• 카르테시안, 갠트리, CoreXY, Delta 등 여러 구동 구조가 있습니다.

• 익스트루더는 다이렉트와 보우든으로 나뉘며, 최근에는 다이렉트 구성이 더 널리 쓰이고 있습니다.
