# 3D 프린터 구조도

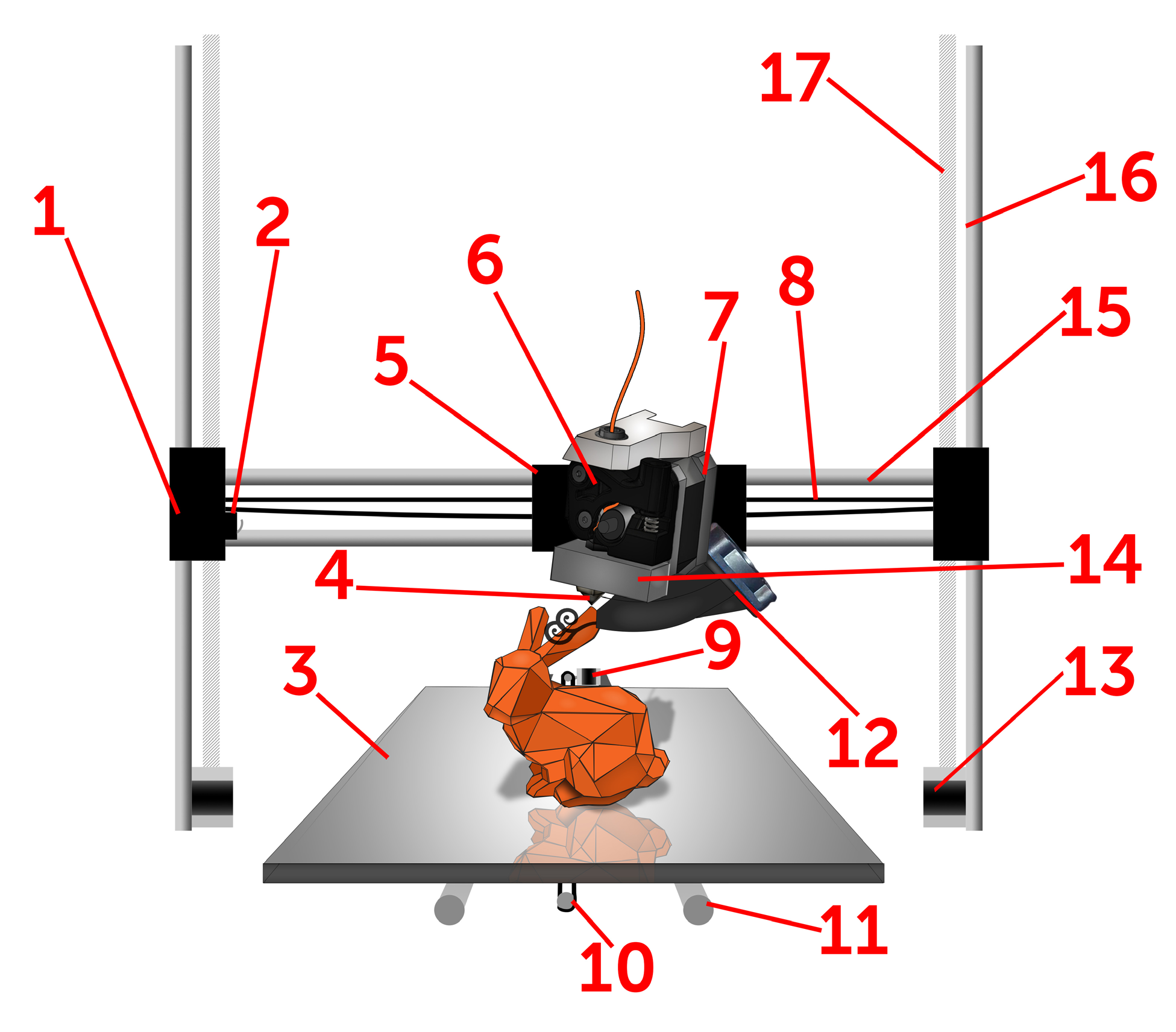

아래 이미지는 카테시안(Cartesian) 방식의 프린터로, 빌드 플레이트가 Y축 방향으로 앞뒤로 움직이고 핫엔드가 X축 방향으로 좌우로 움직이는 구조입니다. 이는 대중적인 Bambu Lab A1, Creality Ender 3, Prusa MK4 프린터와 유사합니다.

<figure><img src="https://1079524973-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F0XKp816hibEsjBQtrHfc%2Fuploads%2Fgit-blob-34fa09385b6e726aa8b1b90b31faf4c89617891d%2Fimage.png?alt=media" alt=""><figcaption><p>베드 슬링어(bed slinger) 방식 프린터 다이어그램</p></figcaption></figure>

1. **Z 캐리지(Z Carriage):** Z축 로드와 나사산 로드/리드스크류에 연결됩니다. 리드스크류는 연결된 스테퍼 모터에 의해 회전하며, 이를 통해 X 캐리지를 위아래로 이동시킵니다. 보우덴(Bowden) 방식 기기에서는 이곳에 익스트루더가 장착되는 경우가 많습니다.
2. **X 엔드스톱(X Endstop):** 홈(homing) 위치를 잡을 때 핫엔드에 멈춤 신호를 보내는 부품입니다. 사진에는 나와 있지 않지만 Y축과 Z축 엔드스톱도 동일한 기능을 수행합니다(단, Z 엔드스톱은 자동 베드 레벨링 센서로 대체될 수 있습니다).
3. **빌드 플레이트(Build plate):** 유리, PEI 또는 기타 형태의 빌드 플레이트가 사용될 수 있습니다. 출력물이 안착되는 곳입니다.
4. **노즐(Nozzle):** 필라멘트가 가열된 노즐을 통과하여 출력물을 형성합니다. 노즐은 구멍 지름이 다양하며, 구멍이 작을수록 더 정밀한 디테일을 표현할 수 있습니다. 노즐 지름은 보통 0.15mm에서 1.2mm 사이입니다(SuperVolcano와 같은 핫엔드에서는 더 굵은 노즐도 사용됨). 재질은 황동, 경화강, 루비 팁 등이 있으며, 내마모성이 높을수록 가격도 비싸집니다.
5. **X 캐리지(X Carriage):** 핫엔드(및 다이렉트 익스트루더 방식의 경우 익스트루더)가 장착되는 부품입니다. X 캐리지는 X축 로드와 벨트에 연결되어 핫엔드를 X축 방향으로 이동시킵니다. 이 캐리지는 흔들림 없이 매우 단단히 고정되어야 합니다.
6. **익스트루더(Extruder):** 필라멘트를 노즐로 공급하는 장치입니다. 이 예시에서는 기어 방식이 아닌 다이렉트 익스트루더를 보여줍니다. 기어 방식 익스트루더는 기어비를 통해 스테퍼 모터의 부하를 줄이고 기계적 이점을 제공하여 더 큰 토크를 발생시키며, 필라멘트를 더 빠르게 공급할 수 있게 합니다. 익스트루더에는 스테퍼 모터에 부착된 톱니 모양의 드라이브 기어가 포함되어 있으며, 필라멘트를 자유롭게 회전하는 베어링 쪽으로 밀어 넣습니다. 이 베어링 대신 또 다른 톱니 드라이브를 사용하는 듀얼 드라이브 익스트루더도 있습니다. 이 익스트루더는 보우덴 방식처럼 Z 캐리지에 배치될 수도 있습니다.
7. **익스트루더 스테퍼 모터(Extruder Stepper Motor):** 익스트루더 스테퍼는 회전하며 필라멘트를 익스트루더로 공급합니다. 보우덴 방식에서는 이 모터가 Z 캐리지에 배치됩니다. E-Step을 설정할 때 제어하는 대상이 바로 이 모터입니다. 기어 방식 익스트루더를 사용하면 기계적 이점을 통해 스테퍼 모터의 부하가 줄어들어 모터 스킵 현상이 감소하고 E-Step 값이 높아집니다. 직접 프린터를 제작한다면 열을 분산시키기 위해 방열판을 부착하는 것이 좋습니다. 다이렉트 방식으로 설정했을 때 발생하는 무게 증가 때문에 보우덴 방식을 선호하는 경우도 있습니다.
8. **X 캐리지 벨트(X Carriage Belt):** X 캐리지에 연결되어 스테퍼 모터를 통해 X축 방향으로 좌우로 움직이게 합니다. Z축 흔들림(Z-wobble)을 줄이기 위해 벨트는 손으로 눌렀을 때 팽팽하고 탄력이 있어야 합니다.
9. **Y 스테퍼 모터(Y Stepper Motor):** Y 캐리지 벨트를 제어하여 베드를 Y축 방향으로 앞뒤로 움직입니다. 이 방식은 카테시안 기기에서만 나타납니다. CoreXY 방식에서는 각 모터가 X축과 Y축을 서로 의존적으로 움직이기 때문에 별도의 "Y 스테퍼 모터"가 없다는 점을 기억하세요.
10. **Y 캐리지 벨트(Y Carriage Belt):** 빌드 플레이트에 연결된 벨트로, Y 스테퍼 모터에 의해 제어되며 반대편 베어링에서 자유롭게 회전합니다. X 캐리지 벨트와 마찬가지로 손으로 눌렀을 때 팽팽하고 탄력이 있어야 합니다.
11. **Y 스무스 로드(Y Smooth Rods):** 베어링을 통해 Y 캐리지가 연결되는 매끄러운 로드입니다. 빌드 플레이트가 흔들림 없이 부드럽게 앞뒤로 움직이도록 돕습니다. 빌드 플레이트가 저항 없이 움직일 수 있도록 백색 리튬 그리스로 윤활해야 합니다. 특정 기기에서는 레일 시스템이나 롤러가 달린 알루미늄 프로파일로 대체되기도 합니다.
12. **액티브 쿨링 팬(Active Cooling Fan):** 레이어가 쌓일 때 출력물을 식히는 데 사용됩니다. PLA와 같은 특정 재료로 깔끔한 출력물을 얻기 위해 필수적입니다. 다른 재료에서는 레이어 접착력을 떨어뜨릴 수 있으므로, 슬라이서 설정에서 켜기 전에 사용하는 재료를 확인해야 합니다.
13. **Z 스테퍼 모터(Z Stepper Motor):** 일부 기기에는 Z 스테퍼 모터가 하나만 있지만, 이 예시에는 듀얼 스테퍼가 있습니다. 이 스테퍼 모터는 Z 리드스크류(또는 얇은 나사산 로드)를 회전시켜 Z 캐리지(사진의 1번)에 연결된 X 및 Z 캐리지를 위아래로 이동시킵니다. 이는 핫엔드 대신 빌드 플레이트를 위아래로 움직이는 CoreXY 기기와는 다른 방식입니다.
14. **핫엔드 히터블록(Heaterblock of Hotend):** 핫엔드에서 가열되는 부분으로 히터가 부착되어 있습니다. 아래쪽으로는 노즐, 위쪽으로는 배럴(사이에 히트브레이크가 있음)과 연결됩니다. 배럴에는 열이 위로 올라가는 현상(heat creep)을 방지하기 위해 항상 팬이 바람을 불어주어야 합니다(사진에는 표시되지 않음).
15. **X 스무스 로드(X Smooth Rods):** 베어링을 통해 X 캐리지가 연결되는 매끄러운 로드입니다. 핫엔드가 흔들림 없이 좌우로 부드럽게 움직이도록 돕습니다. 캐리지가 저항 없이 움직일 수 있도록 백색 리튬 그리스로 윤활해야 합니다. 특정 기기에서는 레일 시스템이나 롤러가 달린 알루미늄 프로파일로 대체되기도 합니다.
16. **Z 스무스 로드(Z Smooth Rods):** 기기에 따라 하나만 있을 수도 있지만, 위 사진에는 두 개의 Z 스무스 로드가 있습니다. Z 캐리지가 베어링을 통해 연결되어 흔들림 없이 부드럽게 위아래로 움직이도록 합니다. 베어링과의 마찰을 최소화하기 위해 X 및 Y 스무스 로드와 마찬가지로 윤활 상태를 유지해야 합니다. 특정 기기에서는 레일 시스템이나 롤러가 달린 알루미늄 프로파일로 대체되기도 합니다.
17. **Z 리드스크류(또는 나사산 로드):** 지름 5mm\~10mm의 나사산 로드이며, 8mm가 가장 흔합니다. 많은 기기가 하나만 사용하지만, 듀얼 리드스크류를 사용하면 더 일관된 결과를 얻을 수 있습니다. Z 스테퍼 모터에 의해 회전하며 Z 캐리지와 맞물려 Z 및 X 캐리지를 위아래로 이동시킵니다. 기본적으로 X 및 Y 캐리지의 벨트와 같은 기능을 수행합니다. 하지만 Z축은 더 많은 무게가 실리고 이동 빈도가 낮기 때문에 나사산 로드를 사용합니다. 일반적으로 리드스크류는 굵을수록 좋습니다. 얇은 5mm 나사산 로드는 휘어지기 쉽고 3D 프린터에서 오래 사용하기 어렵습니다.


---
