Impressões de teste
Estas impressões de teste servem para avaliar sua capacidade de impressão 3D. A sequência vai do fácil ao difícil e usa produtos Polymaker como exemplo, embora materiais parecidos também possam funcionar bem.
Nestes testes, não vamos usar arquivos pré-fatiados do MakerWorld. A ideia é que você faça o fatiamento por conta própria e aprenda mais sobre o processo.
As páginas de Ciência dos materiais ajudam em qualquer um destes testes. Elas explicam como chegar a uma impressão bem-sucedida.
Também vale criar uma planilha, ou outro método de registro, para acompanhar seus resultados. Anote o que saiu bem, o que pode melhorar e quais ajustes parecem fazer sentido. Isso ajuda muito, principalmente no começo.
Benchy básico em PLA com PolyLite PLA ou outro PLA comum
Dificuldade: FÁCIL Link para STL/arquivo do modelo: https://www.thingiverse.com/thing:763622

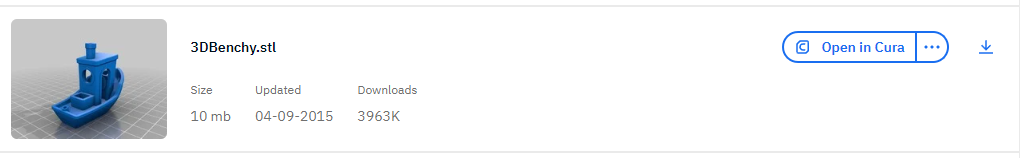

Objetivo: Fazer uma impressão limpa, sem defeitos. Este é o famoso Benchy. Ele é o teste mais usado para verificar se a impressora está funcionando bem. Na página do download há vários arquivos, mas aqui vamos imprimir apenas o Benchy padrão enviado em 09/04/2015:
Dicas:
A placa na popa está difícil de ler? Veja Ghosting (efeito eco/ringing).
Parte da peça ficou brilhante e parte mais fosca? Veja este vídeo.
O topo ficou feio, mas o resto saiu bom? Veja Topos feios ou peças finas feias.
A linha do casco ficou saliente? Veja este artigo da Prusa.
Teste de escorrimento em PolyLite PLA ou outro PLA comum
Dificuldade: FÁCIL Link para STL/arquivo do modelo: https://www.thingiverse.com/thing:909901
Objetivo: Entender por que uma peça fica com fios e como evitar isso. Este modelo é simples, mas pode ser difícil de imprimir com limpeza. A impressora deposita pouco material, para de extrudar, se move até o próximo poste e repete o processo várias vezes. Sem ajustes, o resultado costuma ser cheio de fios por causa do escorrimento. Teste bônus: imprima em PolyLite PETG Dificuldade: MÉDIO-DIFÍCIL O PETG é famoso por escorrer bastante. Se quiser um teste bem mais difícil, reimprima este modelo com PolyLite PETG no lugar do PLA.
Dicas:
Leia sobre fios e escorrimento.
Veja também Ciência dos materiais.
Teste de empenamento em PolyLite ABS ou outro ABS comum
Dificuldade: FÁCIL - MÉDIO Link para STL/arquivo do modelo: https://www.thingiverse.com/thing:1314956/files
Objetivo: Imprimir sem empenamento nem levantamento da base. Materiais como ABS e ASA podem ser difíceis de imprimir sem empenar. Isso é ainda mais verdade em máquinas abertas. Impressoras fechadas facilitam muito, porque mantêm o ar ambiente quente, mas ainda é possível testar este modelo sem gabinete.
Dicas:
Veja as dicas de Empenamento.
Veja Ciência dos materiais para entender a causa.
Veja este vídeo sobre ABS sem gabinete.
Veja este vídeo sobre ciência dos materiais.
Teste de pulseira flexível em PolyFlex TPU90 ou outro TPU macio
Dificuldade: MÉDIO Link para STL/arquivo do modelo: https://www.printables.com/model/217625-faceted-bracelet-bracelet-a-facettes
Objetivo: Entender os desafios de imprimir um TPU macio. PolyFlex TPU90 é o material mais macio que oferecemos. O "90" significa "90A", a dureza Shore. Quanto menor o valor, mais macio o material. Materiais macios podem ser difíceis de imprimir e, às vezes, inviáveis com extrusora Bowden. Você também pode usar outro TPU com dureza Shore 90A ou menor.
Dicas:
Está entupindo? Reduza a velocidade ou aumente a temperatura de extrusão.
Materiais macios funcionam melhor com extrusora o mais direta possível.
Quanto maior a distância entre extrusora e hotend, mais devagar você terá de imprimir.
TPU não é o material mais higroscópico que oferecemos, mas ainda absorve umidade.
Se ouvir estalos ou crepitações ao extrudar, talvez o filamento precise secar.
A peça ficou muito cabeluda? TPU costuma formar fios. Talvez não dê para eliminar tudo, mas as dicas do teste de escorrimento ajudam bastante.
Teste de balanços e suportes em PolyLite PLA ou outro PLA comum
Dificuldade: MÉDIO - DIFÍCIL Link para STL/arquivo do modelo: https://www.thingiverse.com/thing:2233996 Objetivo: Aprender a usar suportes e obter balanços limpos imprimindo a parte inferior de uma esfera
Antes de imprimir, oriente o modelo desta forma:
Esta não é a melhor orientação para o modelo. Estamos usando esta posição para você entender como os balanços funcionam, já que imprimir uma esfera é muito difícil em FDM.
As primeiras camadas terão um ângulo tão agressivo que você quase certamente vai precisar de suportes. Em algum ponto da esfera, ela passará a imprimir limpa sem suporte. O objetivo é deixar a parte de baixo o mais limpa possível.
Dicas:
Veja este artigo sobre impressão de esferas.
Veja este vídeo sobre como reduzir a necessidade de suporte.
Você provavelmente ainda vai precisar de suporte, mas estas dicas ajudam a diminuir a quantidade.
Veja também este vídeo mais antigo sobre configurações de suporte.
Teste de balanços em PolyMide™ CoPA ou outro nylon comum sem compósito
Dificuldade: DIFÍCIL Link para STL/arquivo do modelo: https://www.thingiverse.com/thing:2151369 Objetivo: Entender as dificuldades de imprimir CoPA, especialmente em balanços
CoPA é um material difícil de imprimir, especialmente em balanços. Este teste foi quase pensado para falhar, porque você provavelmente terá problemas, mas ele ensina bastante sobre o material. Se conseguir um ângulo limpo de 55°, já está indo muito bem. Normalmente recomendamos evitar balanços acentuados em CoPA e projetar a peça para não depender de suporte. Neste teste, você vai entender o motivo. CoPA é muito higroscópico. Então mantenha o carretel em um secador durante toda a impressão. Se não tiver um secador, entre em contato com Nicolas Tokotuu para verificar se conseguimos enviar um PolyDryer.
Dicas:
Veja este vídeo sobre como melhorar balanços com ajustes.
Está empenando ou não grudando na mesa? Confira se a mesa está na temperatura correta. Um pouco de cola PVA também ajuda.
Está ouvindo estalos ou crepitações? O filamento absorveu umidade e precisa secar. Nylon úmido é muito difícil de imprimir com limpeza.
Teste combinações de temperatura e velocidade. CoPA é muito sensível à temperatura. Suba ou desça 5°C para comparar o resultado.
Tire de 25 a 30 pontos em um test print com qualquer PLA
Dificuldade: DIFÍCIL Link para STL/arquivo do modelo: https://github.com/kickstarter/kickstarter-autodesk-3d/tree/master/FDM-protocol Objetivo: Usar um modelo que ajuda a identificar vários problemas aleatórios de impressão
Dicas:
Veja o sistema de pontuação aqui.
Reduzir velocidade e aceleração ajuda bastante com erros aleatórios e qualidade geral.
Chegar a 25 pontos é bem difícil. Não desanime se não conseguir.
Impressoras podem ser muito sensíveis em precisão e tolerâncias.
Talvez seja impossível atingir 25 em uma máquina menos precisa.
Se houver muito ghosting e os cantos não ficarem nítidos, estude input shaping e pressure advance.
Algumas impressoras, como as da Bambu, calibram isso sozinhas. Outras não.
Se você não tiver essas calibrações, reduzir velocidade e aceleração ajuda, mas aumenta bastante o tempo de impressão.
