Topo da impressão com ondulações ou buracos

Uma superfície superior com ondulações ou pequenos buracos costuma indicar falta de suporte sob as camadas de topo.

Como esse defeito aparece

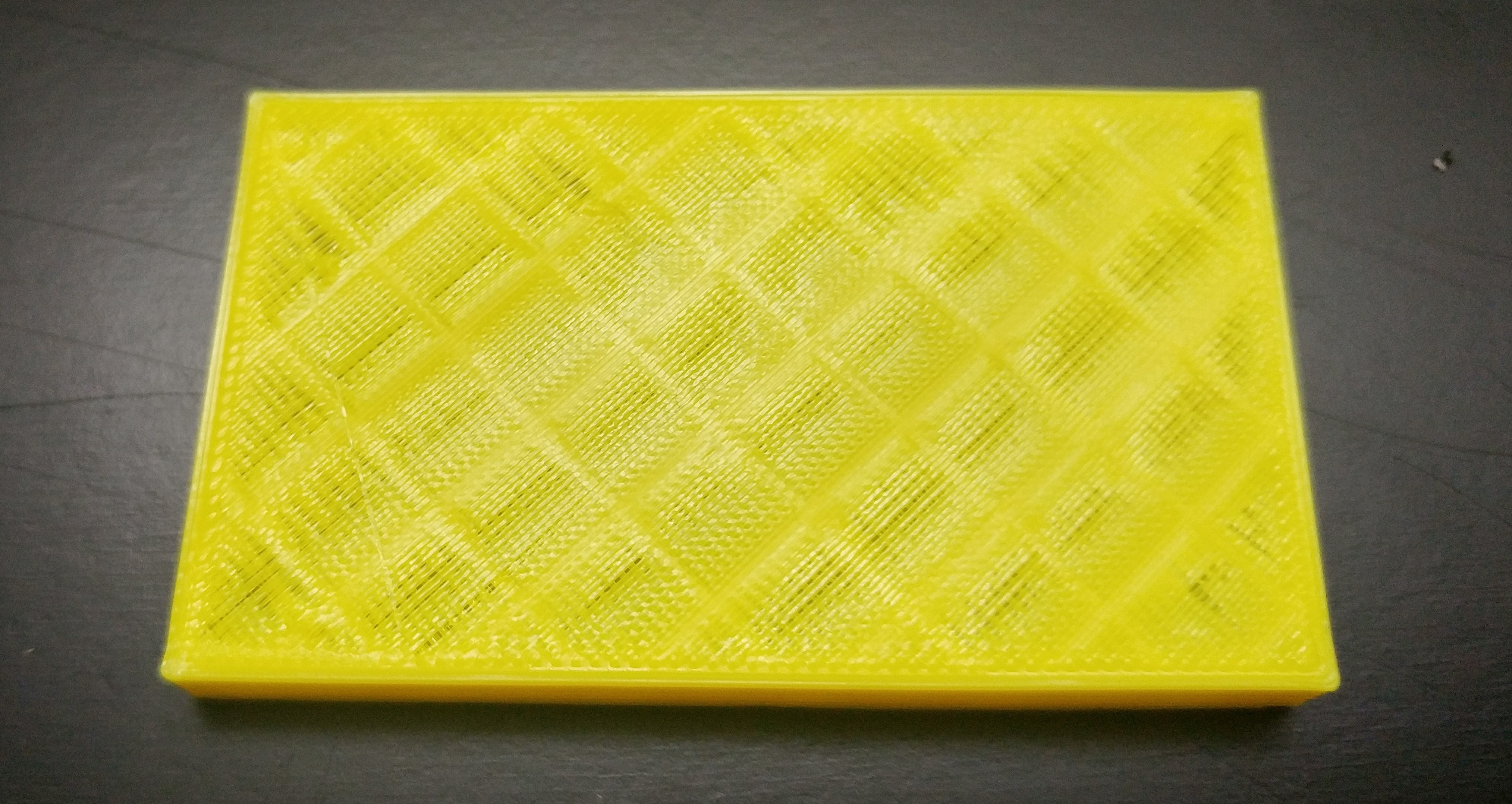

Esse defeito aparece como pequenas depressões, furinhos ou áreas “fofas” nas camadas finais. Muitas vezes, as linhas de preenchimento ficam visíveis logo abaixo da superfície.

Ele é mais comum em áreas grandes e planas. Nessas regiões, cada linha do topo precisa atravessar vãos maiores entre as linhas de preenchimento.

Causas principais

• Pouco preenchimento sob a superfície superior. O filamento então afunda entre as linhas de preenchimento.

• Poucas camadas sólidas no topo. Assim, as primeiras linhas em ponte nunca ficam totalmente cobertas.

• Desempenho ruim em pontes por causa do material ou do resfriamento. Isso é comum em ABS e em outros materiais impressos com pouca ventilação.

Em uma peça pequena de PLA, com bom resfriamento, às vezes 5% de preenchimento e 3 camadas sólidas no topo já funcionam. Isso acontece porque a distância da ponte é curta e o ventilador resfria o plástico rápido.

Em uma peça grande e plana de ABS, com desempenho ruim em pontes, você pode precisar de algo como 25% de preenchimento e 5 camadas sólidas no topo para fechar bem a superfície.

Ajustando preenchimento e camadas de topo

• Aumente a densidade de preenchimento até o topo ter suporte suficiente. Para peças comuns, algo entre 15% e 30% costuma funcionar. Em áreas muito largas e planas, pode ser necessário mais.

• Aumente o número de camadas sólidas no topo, ou a espessura total do topo. Isso ajuda as últimas camadas a cobrir as falhas da primeira camada em ponte.

• Use uma altura de camada menor se quiser manter a mesma espessura total, mas com mais camadas individuais no topo.

Como ponto de partida, mantenha a espessura total do topo em pelo menos 4 a 6 vezes a altura de camada. Por exemplo, com camada de 0,2 mm, use 5 ou 6 camadas de topo.

Depois disso, aumentar o preenchimento costuma ser a próxima mudança mais eficaz quando o defeito é severo.

Escolhendo um padrão de preenchimento melhor

O padrão de preenchimento influencia muito o suporte das camadas superiores.

• Grid e rectilinear criam linhas retas com vãos bem definidos. Em áreas grandes, isso pode piorar o defeito.

• Gyroid distribui o suporte de forma mais uniforme nas duas direções. As transições também são mais suaves. Por isso, a superfície superior costuma fechar melhor.

• Honeycomb e outros padrões contínuos também podem ajudar, porque reduzem vãos longos sem suporte sob o topo.

Se você quer um topo mais liso em uma área grande, teste trocar grid por gyroid e aumente um pouco a densidade de preenchimento ao mesmo tempo.

Material e resfriamento

Alguns materiais fazem pontes muito melhor que outros.

• PLA costuma fazer boas pontes com ventilação forte e pode tolerar menos preenchimento em áreas pequenas.

• ABS, ASA e alguns nylons geralmente usam pouca ventilação, ou nenhuma, para preservar a adesão entre camadas. Isso dificulta a formação de pontes e piora a qualidade do topo.

• Nesses materiais, você normalmente precisa de mais preenchimento, mais camadas de topo e, às vezes, velocidade menor nas camadas superiores.

Quando você não pode usar muita ventilação, diminuir a velocidade das camadas sólidas do topo ajuda bastante. Isso dá mais tempo para o filamento aderir ao preenchimento e às linhas anteriores, em vez de cair nos vãos.

Uma temperatura de extrusão um pouco menor nas camadas de topo, dentro da faixa recomendada, também pode melhorar a impressão de pontes em materiais mais difíceis.

Ajustando no Bambu Studio

No Bambu Studio, você pode ajustar esses valores direto no perfil de impressão.​​

• Abra o projeto, escolha o perfil desejado e vá para a aba Strength.​​

• Em shells, aumente o valor de Top shell layers para adicionar mais camadas sólidas no topo.​

• Vá para a seção Infill para ajustar Infill density e escolher um padrão como gyroid no lugar de grid.​​

Depois disso, gere a visualização e confira as camadas superiores no modo de camadas.​​ Verifique se o topo parece bem fechado e com suporte suficiente.

Se o preenchimento ainda aparecer na prévia, continue aumentando o número de camadas de topo ou a densidade de preenchimento até a superfície ficar contínua.

Ajustando em outros slicers modernos

A maioria dos slicers atuais oferece os mesmos controles, só que em menus diferentes.

• Procure as opções de Top / Bottom ou Shells para aumentar o número de camadas de topo ou a espessura superior.

• Encontre o painel de Infill para ajustar a densidade e testar padrões como gyroid ou honeycomb.

• Nas configurações de resfriamento ou material, ajuste a ventilação e a velocidade das camadas de topo para melhorar a impressão de pontes sem sair da faixa recomendada do material.

Um teste simples é imprimir uma placa plana de calibração com seus parâmetros atuais. Depois, repita com mais preenchimento, mais camadas de topo e um padrão de preenchimento melhor.

Assim você mede o quanto a superfície melhora antes de aplicar esses valores nos perfis que usa no dia a dia.
