Estruturas de suporte

Estruturas de suporte são essenciais para modelos com balanços, pontes ou geometrias complexas. O ajuste correto equilibra estabilidade, consumo de material e facilidade de remoção. Os parâmetros mais importantes incluem ângulo de balanço, posição do suporte, densidade da interface e distâncias de separação.

Ângulo de balanço e acionamento de suportes

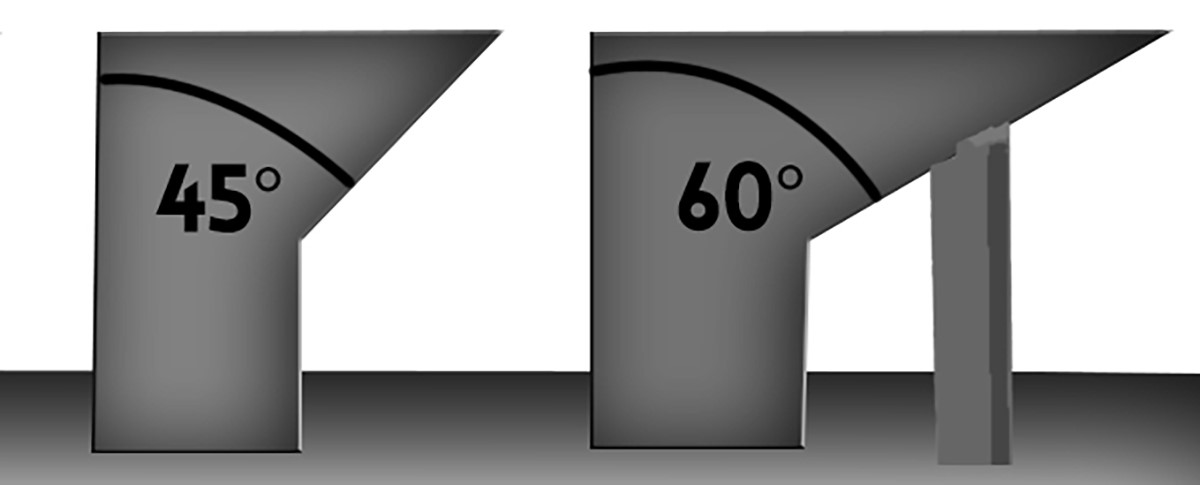

Exemplo de como a maioria dos slicers interpreta ângulos de balanço

Definindo o ângulo de balanço

• Definição padrão: o ângulo entre a superfície e o eixo vertical.

• O suporte é gerado quando esse ângulo passa do limite definido.

• Alguns slicers medem isso a partir da mesa.

• Outros medem a partir da vertical.

Diretrizes por material

• PLA: normalmente aceita 55–60° com boa ventilação.

• ABS/ASA: costumam pedir limites menores, como 40–45°.

Parâmetros principais de suporte

Posicionamento e densidade

• Em todo lugar: gera suporte em qualquer região necessária.

• Tocando a mesa: limita o suporte às áreas conectadas à mesa.

• Padrões comuns:

  • Zig Zag: bom equilíbrio entre resistência e economia.

  • Grid: mais estável para regiões pesadas.

  • Lines: usa menos material.

  • Tree: reduz bastante o consumo em modelos orgânicos.

Interface de suporte

• A interface cria uma camada mais densa entre peça e suporte.

• Densidade da interface: 75–100% costuma gerar superfícies mais limpas.

• Camadas de interface: 2–4 costumam funcionar bem.

• Em materiais comuns, vale reduzir um pouco a densidade para facilitar a remoção.

Distâncias de separação

Distância em Z

• É a distância vertical entre peça e suporte.

• Faixa típica: 0,5–2x a altura de camada.

• Um bom ponto de partida é 0,2 mm com camada de 0,2 mm.

• Muito baixo: o suporte solda na peça.

• Muito alto: a superfície inferior piora.

Distância em X/Y

• É a folga lateral para evitar colisões e facilitar remoção.

• Em geral, 0,8–1,2 mm funcionam bem.

Técnicas avançadas

Suportes orgânicos / em árvore

• Usam menos material e costumam sair mais fácil.

• A distância Z segue a mesma lógica dos suportes comuns.

Arcos, balanços e bridging

• Algumas geometrias podem ser adaptadas para reduzir ou eliminar a necessidade de suporte.

Ajustes de resfriamento e velocidade

• Em PLA, mais ventilação costuma ajudar.

• Em ABS, ASA e materiais sensíveis, ventile com cuidado.

• Tempo mínimo de camada também ajuda em regiões pequenas.

Problemas comuns

Superfície inferior ruim

• Aumente a densidade da interface.

• Reduza um pouco a distância Z.

• Aumente a ventilação, se o material permitir.

Suporte difícil de remover

• Aumente um pouco a distância Z.

• Reduza a densidade da interface.

• Se possível, use material solúvel.

Suportes colapsando

• Aumente a densidade do suporte.

• Use padrões mais estáveis.

• Adicione brim se necessário.
