Moldes e ferramental
A produção de moldes e ferramental de grande porte se tornou rapidamente a aplicação mais popular de FGF, pois oferece vantagens importantes, principalmente na redução de prazo e custo de produção, em comparação com técnicas tradicionais, como usinagem CNC.
De forma geral, moldes e ferramental impressos em 3D são classificados pela temperatura de trabalho, indo da temperatura ambiente até mais de 200°C. A Polymaker está expandindo rapidamente a família PolyCore™ para atender uma faixa cada vez maior de aplicações em ferramental composto, cobrindo hoje necessidades de baixa e média temperatura.
Moldes de baixa temperatura
(Ambiente a 80℃)
PolyCore™ ABS-5012
Composto de ABS reforçado com 20% de fibra de vidro
O PolyCore™ ABS-5012 é uma escolha econômica para moldes e ferramental impressos em 3D usados em baixa temperatura, da ambiente até 80℃.
PolyCore™ ABS-5022
Composto de ABS reforçado com 20% de fibra de carbono
O PolyCore™ ABS-5022 é uma ótima opção para moldes e ferramental impressos em 3D para baixas temperaturas, até 80℃. O reforço com fibra de carbono aumenta a rigidez, a resistência e a capacidade de suportar deformação sob pressão.
PolyCore™ PETG-1113
Composto de PETG reforçado com 30% de fibra de vidro
O PolyCore™ PETG-1113 é um composto de PETG com 30% de fibra de vidro que oferece excelente imprimibilidade, boa adesão a gelcoat, ótimas propriedades mecânicas e bom custo-benefício. Ele é indicado para ferramental de baixa temperatura, como moldes de vacuum forming e moldes para concreto.
Estudo de caso

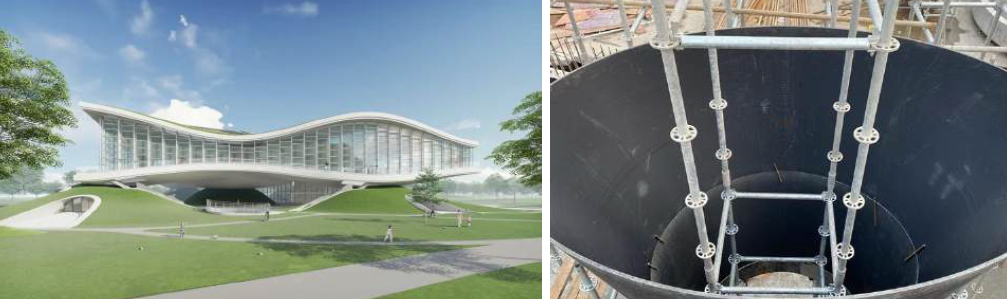

Construção do "Zai Shui Yi Fang" no lago Jinhai, em Xangai
Na construção do "Zai Shui Yi Fang", no lago Jinhai em Xangai, moldes de concreto impressos em 3D foram usados com sucesso em uma aplicação inovadora de colunas florais. Eles foram impressos com PolyCore™ ABS-5012, um material com ótimas propriedades mecânicas e excelente estabilidade dimensional, capaz de suportar o calor liberado pela cura do concreto sem deformar. Isso o torna uma opção de alta qualidade para produzir formas de concreto com superfícies curvas complexas.
Uso de material: aproximadamente 10 toneladas
Data: jun. de 2023
Moldes de média temperatura
(80℃ a 120℃)
PolyCore™ PC-7413
Composto de PC reforçado com 30% de fibra de vidro
O PolyCore™ PC-7413 foi desenvolvido especificamente para aplicações de ferramental composto em média temperatura, suportando cura em autoclave em temperaturas de até 120°C. Ele passou por validações amplas e demonstrou desempenho excepcional em todas as etapas do processo.
Este material oferece:
Excelente resistência ao calor: com HDT de 136℃ a 1,82 MPa, o PolyCore™ PC-7413 é ideal para cura em autoclave até 120℃.
Excelente imprimibilidade: o reforço com fibra de vidro minimiza empenamento durante a impressão, e o comportamento reológico ajustado garante extrusão suave e ótima adesão entre camadas.
Bom custo-benefício: o PolyCore™ PC-7413 é uma alternativa mais econômica aos materiais tradicionais reforçados com fibra de carbono, ideal para empresas que precisam escalar a produção sem perder desempenho.
Estudo de caso

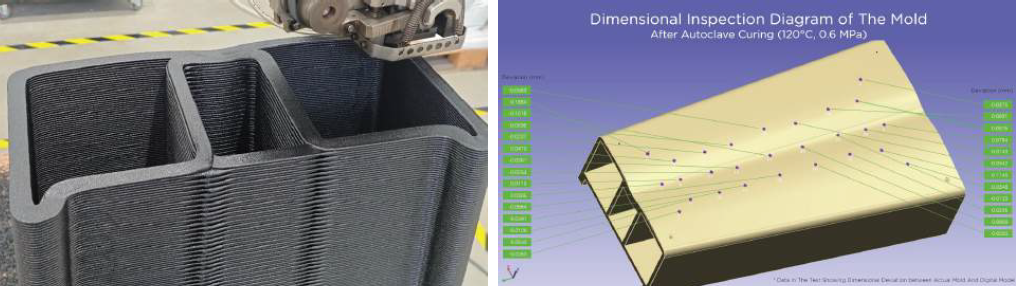

Moldes de média temperatura para o setor aeroespacial
Na fabricação de compósitos, moldes de média temperatura têm papel essencial. O PolyCore™ PC-7413 foi desenvolvido exatamente para essa aplicação. Esse material avançado foi usado para imprimir um molde aeroespacial, seguido de usinagem CNC de precisão e cura em autoclave a 120°C e 0,6 MPa, garantindo tolerâncias dimensionais dentro de 30,2 mm e vedação hermética.
A colaboração com a Helio Additive otimizou ainda mais o processo, resultando em uma impressão correta já na primeira tentativa e em mais 38% de redução no tempo de impressão. Este caso mostra a aplicação bem-sucedida do PolyCore™ PC-7413 na fabricação de moldes compostos de média temperatura.
Uso de material: aproximadamente 80 kg
