익스트루더

익스트루더는 FDM 프린터에서 필라멘트를 밀어 넣는 핵심 부품입니다.

이 부품 설계에 따라 출력 품질, 소재 호환성, 리트랙션 성능, 속도가 크게 달라집니다.

익스트루더는 어떻게 동작하나요?

익스트루더의 역할은 필라멘트를 핫엔드로 안정적으로 보내는 것입니다.

동작 과정은 보통 아래와 같습니다.

1. 필라멘트 공급: 스테퍼 모터가 기어를 돌려 필라멘트를 잡고 밀어 넣습니다.

2. 가열: 핫엔드가 필라멘트를 녹입니다.

3. 압출: 녹은 소재가 노즐을 통해 출력됩니다.

4. 층 형성: 냉각과 함께 레이어가 쌓입니다.

핵심 부품은 보통 드라이브 기어, 아이들러, 핫엔드, 노즐입니다.

익스트루더 종류: 보우든 vs 다이렉트

1. 보우든 익스트루더

• 구조: 모터가 프레임 쪽에 있고, PTFE 튜브를 통해 필라멘트를 보냅니다.

• 장점

  • 프린트 헤드가 가벼워 고속 출력에 유리합니다.

  • PLA, PETG 같은 경질 소재에 잘 맞습니다.

• 한계

  • TPU 같은 유연 소재에는 불리합니다.

  • 리트랙션 거리를 더 길게 잡아야 하는 경우가 많습니다.

2. 다이렉트 드라이브 익스트루더

• 구조: 모터가 프린트 헤드에 직접 붙어 있어 필라멘트 경로가 짧습니다.

• 장점

  • TPU, TPE 같은 유연 소재 제어가 훨씬 쉽습니다.

  • 리트랙션 거리가 짧아 실 끌림 제어가 유리합니다.

• 한계

  • 헤드 무게가 늘어나 최고 속도는 불리할 수 있습니다.

  • 프레임 강성과 진동 보정 성능이 중요합니다.

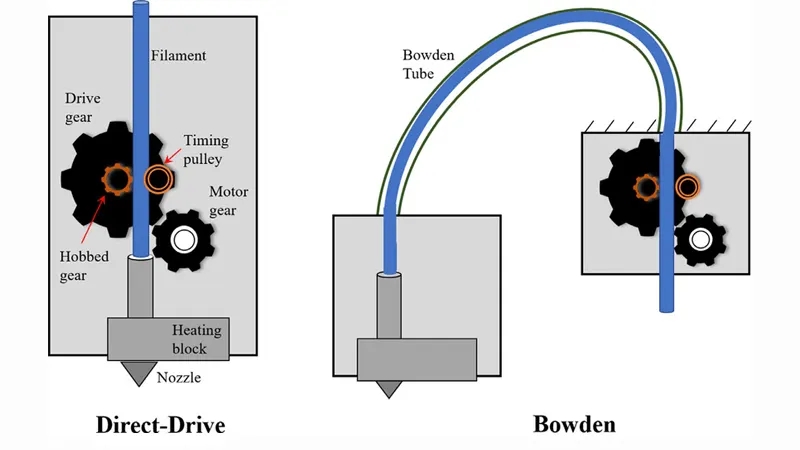

Kingroon의 다이렉트 익스트루더와 보우든 익스트루더 비교 이미지

고급 익스트루더 설계

최근 익스트루더는 아래 기능으로 성능을 높입니다.

• 듀얼 기어 구조: 양쪽에서 필라멘트를 잡아 미끄러짐을 줄입니다.

• 고감속 기어박스: 작은 모터로 더 큰 토크를 냅니다.

• 고온 대응 구조: 고온 소재용 냉각 설계와 고내열 부품을 사용합니다.

• 연마성 소재 대응: 경화 기어와 경화 노즐이 필요합니다.

자주 생기는 문제

압출 부족

• 원인: 노즐 막힘, 익스트루더 그립 부족, 잘못된 슬라이서 설정

• 해결

  • 노즐과 보우든 튜브 청소

  • 노즐 온도 또는 유량 상향

  • E-step 보정

필라멘트 갈림

• 원인: 마모된 기어, 과한 아이들러 압력, 잘못된 필라멘트 직경

• 해결

  • 드라이브 기어 교체

  • 아이들러 장력 조정

실 끌림과 늘어짐

• 원인: 과한 노즐 온도, 부족한 리트랙션

• 해결

  • 다이렉트는 보통 1–2 mm, 보우든은 4–6 mm 범위를 먼저 점검

  • 코스팅 같은 슬라이서 기능 활용

유지보수 팁

• 기어와 필라멘트 경로의 먼지를 자주 청소하세요.

• 익스트루더 장력이 너무 세거나 약하지 않은지 확인하세요.

• 나일론, PC 같은 흡습성 소재는 건조 보관하세요.

• 복합소재를 쓴다면 노즐과 기어 마모를 자주 점검하세요.

어떤 익스트루더가 맞을까요?

용도	권장 익스트루더 유형
유연 필라멘트	다이렉트 드라이브
고속 출력	보우든 또는 경량 다이렉트
연마성 복합소재	경화 부품이 있는 듀얼 기어
고온 소재	고온 대응 설계

최근에는 다이렉트 드라이브의 약점이 많이 줄어, 범용 장비에서는 다이렉트 구성이 더 흔해지고 있습니다.
