Introdução à impressão 3D

O que é impressão 3D FDM?

A modelagem por deposição fundida, ou FDM, é a forma de impressão 3D mais usada em casas no mundo todo. Nesse processo, o termoplástico derretido é extrudado camada por camada, e cada camada esfria e solidifica antes da próxima.

O FDM é um método de fabricação aditiva, o oposto de processos subtrativos como a usinagem CNC. Em vez de remover material de um bloco sólido, o FDM usa apenas o material necessário para a peça, com exceção dos suportes usados em balanços. Esses suportes são removidos e descartados após a impressão.

O que torna a impressão FDM única está, principalmente, em três áreas: o material usado, o software de fatiamento que converte modelos 3D em instruções G-code e o sistema de extrusão. Outros componentes, como motores e placas de controle, não são exclusivos do FDM e aparecem em vários métodos de fabricação digital.

Vantagens da impressão FDM

A impressão FDM é uma das formas mais acessíveis e econômicas de impressão 3D. Em comparação com tecnologias como SLA ou impressão em resina, tanto as máquinas quanto os materiais costumam custar menos. Embora as impressoras de resina tenham ficado mais baratas nos últimos anos, em geral elas oferecem volumes menores e consumíveis mais caros, além de serem menos amigáveis para iniciantes.

A variedade de materiais no FDM é enorme. Há filamentos flexíveis, misturas com fibra de carbono, nylon, policarbonato e materiais resistentes a UV e ao tempo. Muitos materiais de alta temperatura também existem, mas normalmente exigem ambientes fechados e aquecidos. Com centenas de tipos de filamento no mercado, cada um com propriedades próprias de resistência, flexibilidade e desempenho térmico, é possível encontrar um material para quase qualquer aplicação, desde que a impressora tenha extrusora e hotend compatíveis.

Comparado à impressão baseada em resina, o FDM também é muito mais limpo e fácil de usar. Ele evita o manuseio de químicos tóxicos e normalmente exige menos pós-processamento. Por isso, é uma opção melhor para iniciantes e para uso casual ou doméstico.

Entendendo o movimento dos eixos no FDM

Na impressão 3D FDM, a orientação dos eixos pode parecer estranha para quem vem de geometria ou mecânica geral. O eixo X move a ferramenta da esquerda para a direita, o eixo Y a move para frente e para trás, e o eixo Z controla o movimento vertical. Mesmo parecendo contraintuitivo, essa convenção é padrão na comunidade de impressão 3D.

As configurações mais comuns de eixos são baseadas em projetos cartesianos e CoreXY. Impressoras cartesianas operam com cada eixo controlado de forma independente pelo seu próprio motor de passo. Normalmente, a mesa se move no eixo Y, enquanto o hotend se move no eixo X. O conjunto inteiro sobe e desce no eixo Z. Essas impressoras costumam ser chamadas de bed slingers.

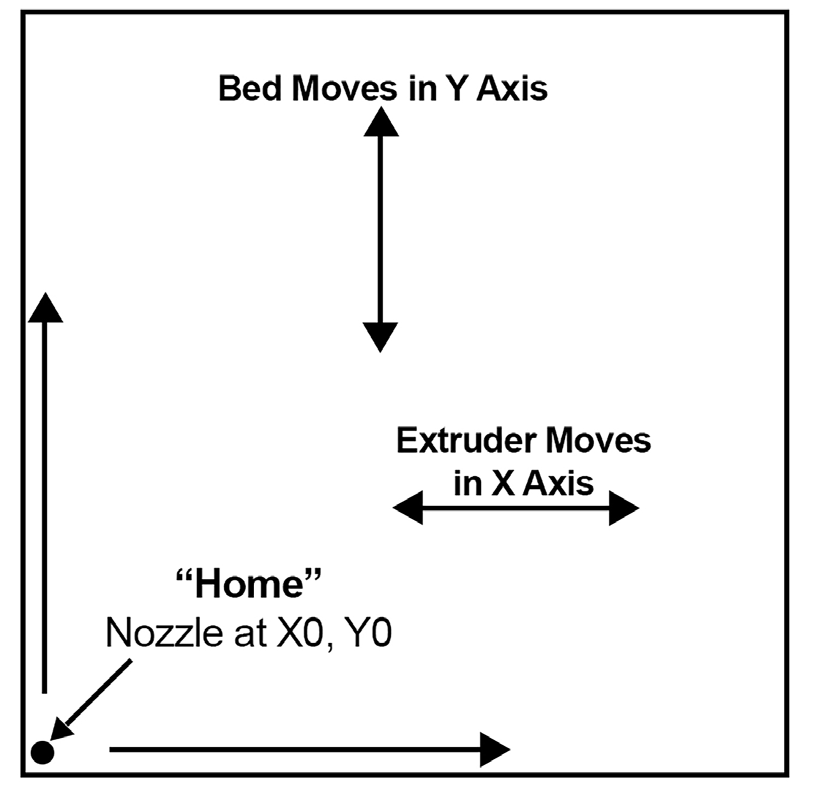

Vista superior de uma impressora do tipo "bed slinger"

Algumas máquinas, como a série Ender 5, usam movimento cartesiano, mas têm a mesa se movendo verticalmente. Por simplicidade, elas costumam ser agrupadas como impressoras do tipo gantry. Em geral, quando a mesa se move no eixo Z, a impressora é tratada como gantry-style. Quando a mesa anda para frente e para trás no eixo Y, ela é considerada cartesiana, ou mais coloquialmente, uma bed slinger.

As máquinas CoreXY são diferentes porque os eixos X e Y são sincronizados por um sistema de correias acionado por dois motores de passo. Isso permite movimentos mais suaves, menos wobble no eixo Z e mais estabilidade, especialmente em velocidades altas. Por causa disso, as impressoras CoreXY estão ganhando popularidade e já aparecem em modelos como as séries Bambu Lab X1 e P1.

Impressoras como a A1 e a A1 Mini continuam usando configurações cartesianas e são conhecidas como bed slingers.

As impressoras Delta funcionam com um princípio totalmente diferente. Elas usam três braços dispostos em triângulo para posicionar a extrusora sobre a mesa. Embora possam entregar altas velocidades e ótima qualidade, exigem estruturas mais altas e ocupam mais espaço do que opções cartesianas ou CoreXY. Por isso, são bem menos comuns, mas ainda assim podem gerar resultados excelentes.

Tipos de extrusora: Direct vs. Bowden

As impressoras FDM usam um de dois tipos de extrusora: direct drive ou Bowden. Uma extrusora direct drive alimenta o filamento diretamente no hotend a partir de um motor montado no cabeçote. Já uma extrusora Bowden usa um motor remoto para empurrar o filamento por um tubo de PTFE até o hotend.

Os sistemas Bowden reduzem o peso do cabeçote, permitindo movimentos mais rápidos. Em compensação, eles sofrem mais com materiais como TPU e normalmente exigem um ajuste fino da retração para evitar fios. As extrusoras direct drive oferecem mais precisão, melhor uso com materiais flexíveis e, em geral, melhor controle de extrusão.

Avanços recentes, como compensação de vibração, reduziram bastante a desvantagem de peso dos sistemas direct drive. Como resultado, mais fabricantes passaram a oferecer modelos acessíveis com esse tipo de conjunto, e as configurações Bowden estão ficando menos comuns.

Leia mais em Extrusoras.

Resumo

• FDM é um processo de impressão 3D aditiva que extruda termoplástico derretido camada por camada.

• Ao contrário de métodos subtrativos, ele usa só o material da peça e dos suportes temporários.

• O FDM depende principalmente do filamento, do software de fatiamento e do sistema de extrusão.

• É o método mais acessível de impressão 3D e oferece uma grande variedade de materiais.

• As impressoras FDM podem ser cartesianas, gantry, CoreXY ou Delta.

• As extrusoras podem ser direct drive ou Bowden, com o mercado hoje favorecendo mais as direct drive.
