Como interpretar uma SDS e uma TDS de material para impressão 3D FFF
Ao escolher um filamento para impressão 3D FFF, é comum encontrar dois documentos principais: a Ficha de Dados de Segurança (SDS) e a Ficha Técnica (TDS). Enquanto a SDS foca em manuseio seguro, armazenamento e riscos, a TDS apresenta as características mecânicas, térmicas e de processamento do material. Saber ler esses valores ajuda a comparar materiais e otimizar os ajustes para a sua aplicação.
Abaixo está um guia para entender os valores e gráficos mais comuns em uma TDS, usando a Polymaker HT-PLA V1.1 como exemplo.
Propriedades térmicas
Materiais FFF trazem várias medições ligadas à temperatura que descrevem como o plástico se comporta sob calor.
Temperatura de transição vítrea (Tg): A Tg é a temperatura em que o polímero deixa de estar em um estado rígido, parecido com vidro, e passa para um estado mais macio e emborrachado. No HT-PLA, a Tg é de cerca de 59,8°C.
Temperatura de fusão (Tm): É a temperatura em que as regiões cristalinas do material se fundem. No HT-PLA, o ponto de fusão fica em torno de 177°C. Saber isso ajuda a escolher uma temperatura de extrusão bem acima desse valor para garantir fluxo estável. Polímeros amorfos não têm um ponto de fusão definido.
Temperatura de cristalização (Tc): É a temperatura em que as regiões amorfas do polímero se reorganizam em estruturas cristalinas mais ordenadas durante o resfriamento. No HT-PLA, a Tc fica em torno de 77°C. Uma cristalização forte aumenta a rigidez e a resistência térmica após a impressão.
Temperatura de decomposição (Td): É o ponto em que o material começa a se decompor quimicamente. No HT-PLA, isso ocorre por volta de 336°C. Acima disso, há risco de queima e emissão de vapores.
Temperatura de amolecimento Vicat (Vicat): É a temperatura em que o material começa a deformar sob uma carga definida. O HT-PLA apresenta valores acima de 100°C quando recozido. Isso ajuda a indicar a faixa útil antes que o material comece a ceder.
Temperatura de deflexão térmica (HDT): A HDT mede quando o material se deforma sob carga em determinada temperatura. No HT-PLA, a HDT fica em torno de 58°C no estado impresso, mas sobe para mais de 150°C após recozimento. É uma medida-chave de estabilidade térmica para peças usadas em ambientes quentes.

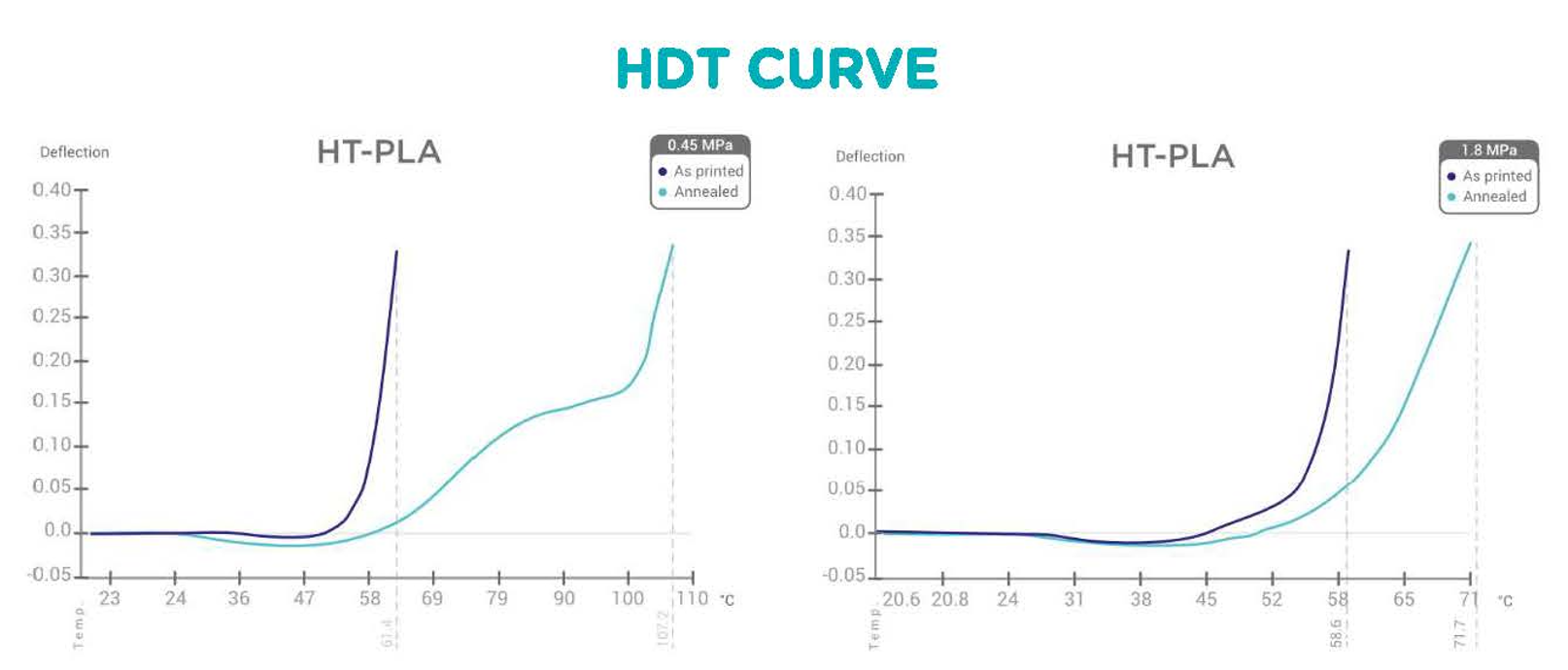

Interpretando uma curva de HDT
Uma curva de HDT mostra a deflexão do material sob carga à medida que a temperatura sobe. Trechos mais planos indicam boa resistência ao amolecimento, enquanto quedas acentuadas mostram o ponto de transição em que ocorre deformação plástica. No HT-PLA, a curva mostra por que o recozimento melhora tanto o desempenho em alta temperatura, deslocando o ponto de amolecimento em até 50°C.
Propriedades mecânicas
Entender ensaios de tração, flexão e impacto é essencial, porque eles mostram o quão forte, rígido e resistente um filamento é.
Tensile Strength: The maximum stress a material can withstand while being pulled before breaking. HT-PLA shows ~43 MPa in the XY direction, but only ~20 MPa in Z, showing the layer bonding weakness common in FFF parts.
Young’s Modulus: A measure of stiffness under tension. Values are given in megapascals. HT-PLA has ~3000 MPa, indicating it is relatively stiff compared to flexible materials like TPU. Higher modulus means less stretch under load.
Elongation at Break: The strain (percentage stretch) the material can undergo before rupture. HT-PLA elongates under 3 percent before breaking, making it a stiff and brittle material compared to nylons or TPU.
Bending (Flexural) Strength: The stress the material can withstand before breaking when bent. For HT-PLA, values approach 66–74 MPa in-plane, reflecting good rigidity.
Bending Modulus (Flexural Modulus): Similar to Young’s modulus, but measured under bending loads rather than pulling. This helps predict stiffness of beams and load-bearing parts.
Notched Charpy Impact Strength: Measures how much energy the sample can absorb from a sudden impact. HT-PLA shows values around 4–5 kJ/m², which is modest compared to impact-modified grades like ABS or PC blends. This test highlights brittleness or toughness.
Dados de impressão e processamento
Uma TDS normalmente inclui condições de impressão recomendadas:
Nozzle temperature: 210–230°C for HT-PLA
Bed temperature: 25–60°C
Drying requirement: 60°C for 6 hours if moisture is absorbed
Printing speed: up to 300 mm/s
Annealing: 30 minutes at 80–90°C increases crystallinity and improves HDT
Essas observações são essenciais para atingir as propriedades listadas. Um material impresso fora desses parâmetros pode apresentar resistência e estabilidade significativamente menores.
SDS e resistência química
A SDS detalha segurança química, armazenamento, descarte e riscos de manuseio. As tabelas costumam incluir a resistência do material a ácidos, álcalis ou óleos. No caso do HT-PLA, por exemplo:
Good resistance to oils and greases
Poor resistance to strong acids
Fair to poor resistance to alkalis
Isso ajuda a determinar se o material é adequado para ambientes com exposição química.
Como usar TDS e SDS em conjunto
Use a TDS para decidir se as propriedades mecânicas e térmicas atendem aos requisitos da peça.
Use a SDS para determinar como usar, manusear e armazenar o filamento com segurança.
Ao aprender a interpretar os dados técnicos desses dois documentos, você consegue relacionar o comportamento do filamento à sua aplicação, escolher materiais com mais critério e prever melhor como a peça impressa vai se comportar em uso.
