Ghosting (efeito eco/ringing)
Ghosting, ou ringing, é um efeito de “eco” em que detalhes da peça aparecem repetidos na superfície.
A causa mais comum é usar aceleração e jerk altos demais. Isso é frequente, porque muitos fabricantes deixam esses valores altos de fábrica para divulgar tempos de impressão menores.
Impressoras mais novas com input shaper ou compensação de vibração conseguem controlar melhor esse efeito, por isso imprimem rápido com menos ghosting.
CoreXY e Delta costumam sofrer menos com esse problema do que máquinas cartesianas com mesa se movendo no eixo Y.
Reduza jerk e aceleração

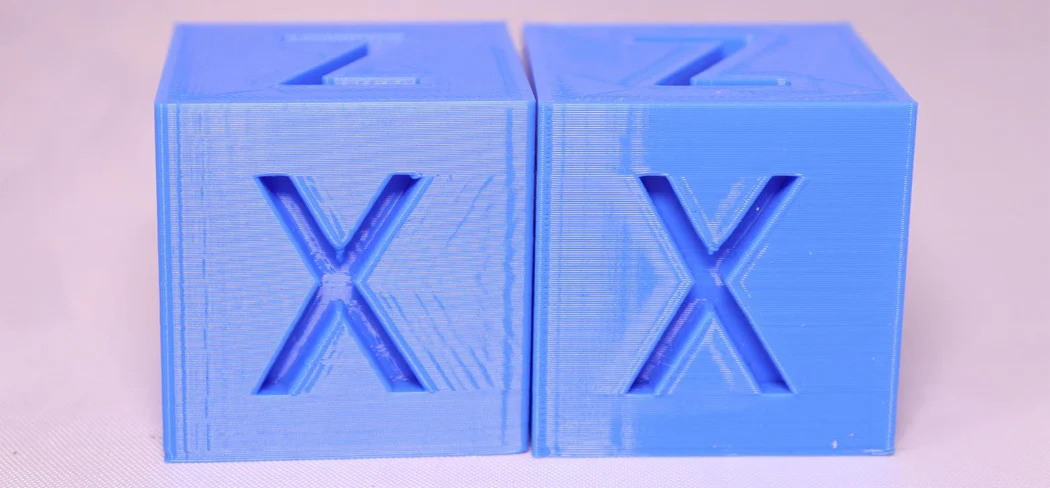

As you can tell from the photo above at the top of this page, there is a drastic difference in ghosting between the two examples. These parts were printed with every slicer setting being the same, except for Jerk and Acceleration.
Aceleração é simples de entender. Jerk é a velocidade inicial após uma mudança de direção. Quanto maior esse valor, mais brusca é a retomada de movimento, e maior a vibração.
No exemplo clássico, uma peça feita com 3000 mm/s² e 30 mm/s de jerk mostra muito mais ghosting do que outra com 500 mm/s² e 12 mm/s, mantendo o resto igual.
Você normalmente perde um pouco de velocidade, mas ganha acabamento.
Again, new printers such as those made by Bambu are meant to calibrate for this increased accelerations and jerk as to not cause this ghosting effect.
Controle isso direto no slicer
Na maioria dos slicers modernos, incluindo o Cura, esses ajustes ficam na seção de velocidade. Isso evita a necessidade de mexer no firmware.
Se quiser ver os valores atuais do firmware, o comando M503 em OctoPrint ou Repetier pode ajudar.
Algumas impressoras também permitem mudar isso direto na tela.
Use amortecimento sob os pés da impressora
This is a very minor, but easy addition to your printer to help reduce ghosting. Part of the problem with ghosting is the rattling that occurs within the printer without anywhere to disperse it. If you have a very sturdy printer on a sturdy print area, most of the rattling ends up locating within the machine.
Uma solução simples é usar pequenos apoios de espuma ou borracha sob os pés da impressora. Isso ajuda a dissipar vibrações.
Reduza o peso do cabeçote
Quanto mais leve o conjunto móvel, menor tende a ser o ghosting. Por isso, sistemas Bowden levam vantagem nesse ponto, embora direct drive tenha outras vantagens.
You can also reduce the weight on your carriage via a smaller/lighter extruder stepper and/or carriage. The Hemera hotend/extruder is a great setup, but if you own one you will notice just how heavy it is. This weight might be too much for your printer, meaning you really need to reduce your acceleration and jerk to remove ghosting.
Correias apertadas demais
Correias frouxas causam outros defeitos, mas apertá-las demais também piora ghosting. O ideal é que fiquem firmes, sem folga visível, mas ainda com alguma elasticidade ao toque.
Estrutura rígida demais
Uma estrutura firme é boa, mas, sem amortecimento ou compensação de vibração, parte da energia fica concentrada na própria máquina e o ghosting pode aumentar.
Having this be too loose can result in Z-wobble. This means you are going to be trying to find the happy medium where you get no Z-wobble and no ghosting, something fairly hard to achieve (and a reason CoreXY is preferred over Cartesian).
You don’t want to go loosening screws on your machine in order to allow more dampening, which means it may be difficult to do much about this, other than adding cushions below the printer.
Resumo para reduzir ghosting
Reduza aceleração e jerk no slicer.
Use amortecimento sob os pés da impressora.
Reduza o peso do cabeçote se possível.
Evite correias apertadas demais.
Se puder, use amortecimento ou compensação de vibração.
CoreXY e Delta tendem a sofrer menos com esse defeito.
